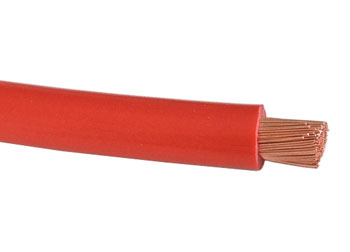

FLY 35 qmm Fahrzeugleitung, Rot

• Isolationsfarbe: Rot
• Farbkurzzeichen nach VDE: RT (alt: rt)
• Farb-Kurzzeichen nach IEC 60757: RD (red)
• Standardisolierwandstärke (Ausführung FLY)
• Außendurchmesser Kabel: 10...10,7mm
• Außendurchmesser Kupferleiter: 9 mm
• -25°C bis +90°C
• Öl- und kraftstoffbeständig nach DIN ISO 6722 Teil 2

Technische Daten:

• Leiter aus weichgeglühtem Elektrolytkupfer Cu-ETP1 nach DIN EN 13602, blank
• Leiteraufbau gemäß ISO 6722 (276 x 0,132mm²)
• Isolierung aus Weich-PVC mit Eigenschaften entsprechend ISO 6722, Klasse B, bleifrei
• Temperaturbereich: -40°C bis +90°C (3000 h)
• elektrischer Widerstand bei 20°C: max. 0,259mΩ/m

Anwendungsbeispiel:

Rote 35mm²-Fahrzeugleitung (FLY) mit angepressten Rohrkabelschuh M10/35qmm. Die Pressung/Crimpung erfolgte mit Hilfe eines hydraulischen Werkzeuges bei uns im Haus und kann auf Anfrage von uns durchgeführt werden. Es kommt die Dornpressung zum Einsatz. Im Idealfall sollte der Übergang von Rohrkabelschuh auf das Batteriekabel noch mit einem Stück 16mm-Schrumpfschlauch mit Innenkleber versehen werden. Dieser dichtet den Spalt zwischen Isolation und Rohrkabelschuh ab und wirkt durch den Heißkleber auch als Knickschutz und Zugentlastung.

Rote 35mm²-Fahrzeugleitung (FLY) mit angepressten Winkel-Rohrkabelschuh M8/35qmm und pressbarer PLUS-Pol-Batterieklemme. Die Pressung/Crimpung erfolgte mit Hilfe eines hydraulischen Werkzeuges bei uns im Haus und kann auf Anfrage von uns durchgeführt werden. Es kommt die Dornpressung zum Einsatz. Im Nacgang wurden die Übergänge von Rohrkabelschuh bzw. Polklemme auf das Batteriekabel noch mit einem Stück 16mm-Schrumpfschlauch mit Innenkleber versehen. Dieser dichtet den Spalt zwischen Isolation und Rohrkabelschuh ab.

passendes Zubehör:

Rohrkabelschuh für Bolzen M8 und Leitungen mit 35 mm² Kupferlitze

)

Rohrkabelschuh für Bolzen M12 und Leitungen mit 35 mm² Kupferlitze

)

Pluspol-Batterieklemme zum Anlöten von Leitungen mit 35 mm² Kupferquerschnitt

)

Minuspol-Batterieklemme zum Anlöten von Leitungen mit 35 mm² Kupferquerschnitt

)

Pluspol-Batterieklemme zum Anpressen (mit integriertem Rohrkabelschuh

)

Minuspol-Batterieklemme zum Anpressen (mit integriertem Rohrkabelschuh

)
