Relaissockel

Die Warengruppe KFZ-Elektrik > Kabelschuhe & Steckverbindunge > Relaissockel ist über 2 Seiten verteilt:

Relaissockel
Sockel für KFZ-Relais mit oder ohne Haltelasche
Der Vorteil bei der Verwendung von Stecksockeln gegenüber einzelnen Flachsteckhülsen besteht in der festgelegten Anschlussbelegung.
Im Falle eines Relaiswechsels besteht keine Gefahr die Anschlüsse zu vertauschen. Es wird nach der Montage der Kontakthülsen kein Stromlaufplan bei einem späteren Austausch des Relais mehr benötigt.


Relaissockel mit Haltelasche
Diese können sowohl für Relais mit eigener Haltelasche als auch für Relais ohne Haltelasche verwendet werden.

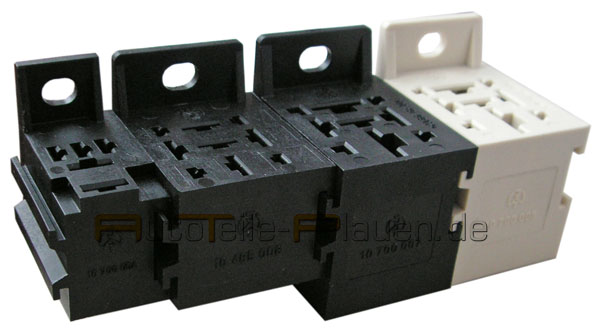

In der Regel sind die einzelnen Sockel aneinanderreihbar, so dass bei mehreren zusammengesteckten Sockeln nur der erste und letzte befestigt werden muss.
Bei den Relais-Sockeln aus der System-Serie lassen sich alle Größen zusammenstecken, so dass auch gemischte Sockelreihen möglich sind. Diese sind zusätzlich noch mit passenden Sicherungshaltern (MiniVal / UniVal / MaxiVal) kombinierbar.


Sockel ohne Haltelasche (Relaisstecker)
Diese sind vorwiegend für Relais vorgesehen, welche über eine eigene Haltelasche verfügen.

Relaisstecker 5-polig

Universelles 5-poliges Flachsteckergehäuse (Relaissockel) passend für viele Relais mit maximal fünf Flachsteck-Kontakten 6,3mm, welche über die eigene Befestigungslasche befestigt werden.
Durch das Steckergehäuse wird die Anschlussbelegug fixiert, so dass ein Relaiswechsel, im Gegensatz zu einzelnen Flachsteckerhülsen, auch ohne Schaltplan-Kenntnis vorgenommen werden kann.
Nicht geeignet für das 70A Power-Relais mit 9,5mm-Flachsteckanschlüssen!
  • Lieferung erfolgt OHNE Kontakte
  • Breite: 22,75 mm
  • Tiefe: 25,8 mm
  • Höhe des Sockels : 25 mm
  • Farbe: je nach Verfügbarkeit schwarz oder weiß
2,23 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1966

Relaisstecker-Set 5-polig (0,5mm²-1,0mm²)

Universelles 5-poliges Flachsteckergehäuse (Relaissockel) passend für viele Relais mit maximal fünf Flachsteck-Kontakten 6,3mm, welche über die eigene Befestigungslasche befestigt werden.
Durch das Steckergehäuse wird die Anschlussbelegug fixiert, so dass ein Relaiswechsel, im Gegensatz zu einzelnen Flachsteckerhülsen, auch ohne Schaltplan-Kenntnis vorgenommen werden kann.
Nicht geeignet für das 70A Power-Relais mit 9,5mm-Flachsteckanschlüssen!
  • Lieferung erfolgt mit passenden Flachsteckhülsen mit Rastnase (5x Flachsteckhülse 6,3mm für Leitungsquerschnitt 0,5mm² bis 1mm²)
  • Breite: 22,75 mm
  • Tiefe: 25,8 mm
  • Höhe des Sockels : 25 mm
  • Farbe: je nach Verfügbarkeit schwarz oder weiß
5x Flachsteckhülse 6,3x0,8 (0,5mm²-1,0mm²)
3,21 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1097

System-Micro-Relaissockel mit Befestigungslasche

5-poliger Relais-Sockel aus der System-Reihe passend für die Kompaktrelais bzw. Mikrorelais mit maximal:
2x Flachsteck-Kontakten 6,3mm und
3x Flachsteckkontakten 4,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.
ohne Flachsteckerhülsen
1,94 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 851

System-Micro-Relaissockel mit zusätzl. Aufnahme vorn

5-poliger Relais-Sockel aus der System-Reihe mit Befestigungslasche und zusätzlicher Verbindungsmöglichkeit an der Frontseite, passend für die Kompaktrelais bzw. Mikrorelais mit maximal:
2x Flachsteck-Kontakten 6,3mm und
3x Flachsteckkontakten 4,8mm

Die vordere Erweiterungsaufnahme dient der Aufnahme eines Microrelais-Erweitungssockels ohne Haltelasche oder eines MiniVAl-SicherungshaltersDer Link öffnet sich in einem neuen Fenster.
ohne Flachsteckkontakte
1,94 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1600

System-Erweiterungsrelaissockel für Microrelais mit Aufnahme vorn u. hinten

Dieser 5-polige Microrelais-Sockel aus der System-Reihe besitzt keine eigene Befestigungslasche und kann als Stecker für Mikrorelais mit eigener Befestigung oder als frontseitige Erweiterung eines Mikrorelais-Sockels mit passender Aufnahme vorn verwendet werden.
Dieser Relaissockel benötigt zwei Flachsteckhülsen-Kontakte 6,3mm und drei Flachsteckhülsen-Kontakte 4,8mm und besitzt ebenfalls Verbindungsmöglichkeiten an beiden Seiten und an der Frontseite.

Die vordere Erweiterungsaufnahme dient der Aufnahme eines weiteren Erweitungssockels ohne Haltelasche oder eines MiniVAl-SicherungshaltersDer Link öffnet sich in einem neuen Fenster..
ohne Flachsteckkontakte
1,88 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1601

System-Micro-Relaissockel-Set

Bild vom Artikel System-Micro-Relaissockel-Set
Artikelauswahl

Wählen Sie aus 2 Artikeln nach Leitungsquerschnitt.
Relais-Sockel für die Kompaktrelais bzw. Mikrorelais aus der System-Reihe mit zwei Flachsteck-Kontakten 6,3mm und drei Flachsteckkontakten 4,8mm

Zum Auswählen und Bestellen der gewünschten Flachsteckhülsen bitte hier klicken!

2,73 €inkl. gesetzl. MwSt., zzgl. Versand

System-Micro-Relaissockel-Set mit Aufnahme vorn

Bild vom Artikel System-Micro-Relaissockel-Set mit Aufnahme vorn
Artikelauswahl

Wählen Sie aus 2 Artikeln nach Leitungsquerschnitt.
Relais-Sockel für die Kompaktrelais bzw. Mikrorelais aus der System-Reihe mit zwei Flachsteck-Kontakten 6,3mm und drei Flachsteckkontakten 4,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.

Zum Auswählen und Bestellen der gewünschten Flachsteckhülsen bitte hier klicken!

2,73 €inkl. gesetzl. MwSt., zzgl. Versand

Micro-Relais-Erweiterungssockel-Set mit Aufnahme vorn

Bild vom Artikel Micro-Relais-Erweiterungssockel-Set mit Aufnahme vorn
Artikelauswahl

Wählen Sie aus 2 Artikeln nach Leitungsquerschnitt.
Relais-Sockel ohne eigene Haltelasche für die Kompaktrelais bzw. Mikrorelais aus der System-Reihe mit zwei Flachsteck-Kontakten 6,3mm und drei Flachsteckkontakten 4,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.

Zum Auswählen und Bestellen der gewünschten Flachsteckhülsen bitte hier klicken!

2,73 €inkl. gesetzl. MwSt., zzgl. Versand

System-Relaissockel (Standardgröße)

Universeller 9-poliger Relais-Sockel aus der System-Reihe passend für viele Relais mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.
ohne Kontakte!
1,96 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 779

System-Relaissockel mit zusätzlicher Aufnahme vorn

9-poliger Relais-Sockel aus der System-Reihe passend für die Standardrelais bzw. Minirelais mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.
Die vordere Erweiterungsaufnahme dient der Aufnahme eines weiteren Minirelais-Erweitungssockels ohne Haltelasche oder eines UNIVAl/ATO-Sicherungshalters.
1,96 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1602

System-Erweiterungssockel mit zusätzlicher Aufnahme vorn

9-poliger Relais-Sockel ohne eigene Haltelasche zur frontseitigen Erweiterung eines System-Relaissockel für die Standardrelais bzw. Minirelais mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.
Die vordere Erweiterungsaufnahme dient der Aufnahme eines weiteren Minirelais-Erweitungssockels ohne Haltelasche oder eines UNIVAl/ATO-Sicherungshalters
1,94 €inkl. gesetzl. MwSt., zzgl. Versand
Lieferzeit 1 - 3 Werktage.

Art.Nr. 1629

System-Relaissockel-Set (0,5² - 1²)

Universeller 9-poliger Relais-Sockel aus der System-Reihe passend für viele Relais oder Steuergeräte der Standardgröße mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Folgende Flachsteckhülsen mit Rastnase sind im Lieferumfang enthalten:


Durch seitliche Schiebe-Verbindungen können mehrere, auch unterschiedliche, Relaissockel aus der System-Reihe miteinander verbunden werden.

Zum Auswählen und Bestellen des passenden Standardrelais-Sets mit dem gewünschten Querschnitt der Flachsteckhülsen bitte hier klicken.

2,96 €inkl. gesetzl. MwSt., zzgl. Versand

System-Relaissockel-Set mit Aufnahme vorn (0,5² - 1²)

Universeller 9-poliger Relais-Sockel aus der System-Reihe passend für viele Relais oder Steuergeräte der Standardgröße mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Folgende Flachsteckhülsen mit Rastnase sind im Lieferumfang enthalten:


Zusätzliche frontseitige Aufnahme von UNI-VAl- und MAXI-VAL-Sicherungshaltern oder Erweiterungssockeln möglich.

Zum Auswählen und Bestellen des passenden Standardrelais-Sets mit dem gewünschten Querschnitt der Flachsteckhülsen bitte hier klicken.

2,96 €inkl. gesetzl. MwSt., zzgl. Versand

System-Erweiterungs-Relaissockel-Set mit Aufnahme vorn (0,5² - 1²)

Universeller 9-poliger Relais-Sockel ohne eigene Befestigungslasche aus der System-Reihe passend für viele Relais oder Steuergeräte der Standardgröße mit maximal fünf Flachsteck-Kontakten 6,3mm und vier Flachsteckkontakten 2,8mm

Folgende Flachsteckhülsen mit Rastnase sind im Lieferumfang enthalten:


Zusätzliche frontseitige Aufnahme von UNI-VAl- und MAXI-VAL-Sicherungshaltern oder Erweiterungssockeln möglich.

Zum Auswählen und Bestellen des passenden Standardrelais-Sets mit dem gewünschten Querschnitt der Flachsteckhülsen bitte hier klicken.

2,96 €inkl. gesetzl. MwSt., zzgl. Versand
