Flachsteckhülse für UNI-VAL-Sicherungshalter 4 bis 6 mm² (mit zusätzlicher Kontaktfeder)

Flachsteckhülse für UNI-VAL-Sicherungshalter 4 bis 6 mm² (mit zusätzlicher Kontaktfeder) befindet sich in den Warengruppen:
KFZ-Elektrik > Kabelschuhe & Steckverbindunge > Flachstecker/ -hülsen
KFZ-Elektrik > Kabelschuhe & Steckverbindunge > Flachstecker/ -hülsen > UNI F630-Kontakte
KFZ-Elektrik > Kabelschuhe & Steckverbindunge > Sicherungen & -halter > UNIVAL-Sicherungshalter

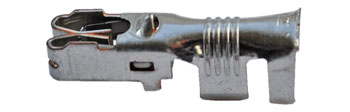

Bild vom Artikel Flachsteckhülse für UNI-VAL-Sicherungshalter 4 bis 6 mm² (mit zusätzlicher Kontaktfeder)
Flachsteckhülse für UNI-VAL-Sicherungshalter 4 bis 6 mm² (mit zusätzlicher Kontaktfeder)
Art.Nr. 1640
0,48 €inkl. gesetzl. MwSt., zzgl. Versand
Anzahl:
Lieferzeit 2 - 5 Werktage.
Spezielle Flachsteckhülse UNI F630 für die Verwendung in den UNI-VAL-System-Sicherungshaltern mit zusätzlicher Edelstahlkontaktfeder.
Für Leitungsquerschnitte von 4qmm bis 6qmm.

  • passender Crimpkontakt mit zwei Rastnasen für den UNIVAL-System-Sicherungshalter
  • mit zusätzlichem Edelstahlfederclip zur Erhöhung des Anpressdruckes der Kontakte (Reduzierung des Übergangswiderstandes, um höhere Ströme ohne große Verluste übertragen zu können)
  • es werden zwei Kontakte je Sicherungssockel benötigt


Quetschkontakt für UNIVAL-Sicherungshalter 4 bis 6mm²

Rastnasen/Verriegelungsnasen am UNI-F630-Kontakt für UNIVAL-SicherungshalterVerriegelungen am Beispiel des UNI-F630-Kontaktes mit Flachsteckkontakt 6,3x0,8mm (bei allen Kontakten gleich)
Die UNI-F630-Kontakte besitzen eine doppelte Verriegelung (primary lock / secondary lock). Die Rastnase der ersten Verriegelung rastet mit einem Klick beim Einführen des Kontaktes in das Gehäuse des Sicherungshalters ein. Um zu verhindern, dass die Rastzungeim Gehäuse durch hohe Krafteinwirkung beim Einstecken der Sicherung versagt, ist eine zweite mechanische Verriegelung vorgesehen. Diese stützt sich an den beiden eckigen Laschen des Kontaktes ab.
Je nach Ausführung des Gehäuses wird die zweite Verriegung durch eine Klappe (System-Sicherungshalter) oder zusätzliche Verriegelungselemente (gelbe Streifen bei der 8-fach-Sicherungsdose) realisert.
Zum Auspinnen der Kontakte ist zuerst die zweite Verriegelung zu öffnen bzw. zu entfernen. Danach kann man einen kleinen Schraubenzieher von oben (in Steckrichtung des Sicherungseinsatzes) zwischen Kontakt und Kunststoffnase stecken und durch leichte Drehbewegung die Verriegelung öffnen. Im Idealfall rutscht der Kontakt von allein nach unten aus dem Gehäuse. Bei Kontaktbrücken ist dies nicht ohne weiteres möglich, hier hilft nur das Zerteilen in einzelne Kontakte mit anschließender Demontage.
